声测管安装技术及钢筋笼焊接交底书

作者:admin 发布时间:2020-05-30 17:05:51
声测管
声测管安装技术及钢筋笼焊接交底书
1、声测管安装
(1)材料要求:
声测管采用内径为 50mm,壁厚为 3mm 的无缝声测管。
(2)连接方式:

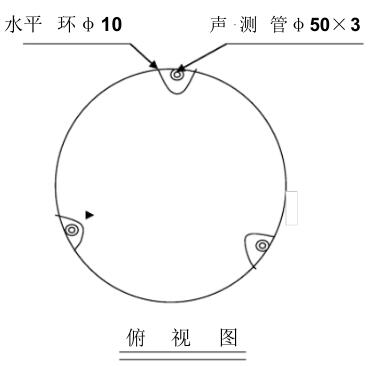

井口安装采用套管坡口焊接,其他采用对接焊声测管上的竖向环套住水平环。具体如下图(4)、每根声测管距桩底 5cm,伸入承台 0.5m,每根桩埋设 3 根。
孔口焊接声测管时, 要先使上节声测管套入下接声测管的丝扣内,先焊好外侧,然后用管钳转动声测管,再把内侧剩余部分焊好;焊接前要把下节声测管先注满水。
2、施工注意事项
(1)、声波检测管焊接的必须保证内壁平整,不能有焊渣等凸出物,确保检测时探头能够自由上下。
(2)、声测管的下端必须封闭,并做密水试验,保证管底和接头处不漏水。上端高出桩头 50cm 以上,并加盖,防止声测管堵塞。
3、施工方法
(1)、根据所加工钢筋笼的分节长度和购进的声测管尺寸,合理的对声测管进行下料,声测管截断不可用气焊割也不可用一般切断工具,要用切管器或砂轮切割机,切割后要进行割丝。
(2)、声测管接长采用丝扣连接,连接时首先检查声测管是否有杂物,如有杂物要清除干净再连接,连接时两声测管要对正,且要保持顺直,每节声测管连接都要缠生胶带,确保其密封性能良好。每节连接好后必须进行点焊,防止滑丝或脱节。底节底部要提前用钢板焊死,保证管底不漏水;然后把焊接好的声测管分类存放。
(3)、在每节钢筋笼上安装相应长度的声测管,声测管焊接在钢筋笼的内侧,均匀布置,管间互相平行,不平行度控制在 0.1%以下;为防止声测管的安装偏差及孔口焊接质量,要在加强箍筋上准确标注上声测管的位置,声测管与钢筋笼采用双环活口连接 ,水平环焊在加强箍筋上,
4、声测管在钢筋笼焊接施工工艺:
(1)、主筋焊接采用搭接电弧焊。
(2)、钢筋焊接过程中应对焊接接头的力学性能进行抽样检查。检查数量以同级别、同规格、同接头形式和同一焊工完成的每 200 个接头为一批。
(3)、焊接地线应与主筋接触良好,不得因接触不良而烧伤主筋。
(4)、焊接时,在搭接钢筋的一端引弧,并在搭接钢筋端头上收弧,弧坑必须填满。焊缝的尺寸要满足下列要求:
a、焊缝的长度: 单面焊≥ 10d,双面焊≥ 5d,且主筋搭接较少为 20cm。
b、焊缝的宽度:≥ 1.4cm
c、焊缝的高度:≥ 6mm
(5)、搭接接头钢筋的端部应预弯,搭接钢筋的轴线应在同一直线上。
(6)、焊接接头经检查合格后将箍筋按 20cm一道 ,绑扎到钢筋笼主筋上。
箍筋要隔点绑扎或焊接。
(7)、加强箍筋 N3Φ16 圆钢与主筋焊接时必须双面点焊。
5、钢筋笼吊装:
(1)、钢筋笼运至现场后采用吊车吊装入孔,为了保证钢筋笼起吊时不变形,对于长骨架,起吊前应在加强箍筋处内焊接三角或十字支撑,以加强其刚度。采用四点吊装,点设在笼顶,第二点设在距离笼顶四分之一处,第三点设在距钢筋笼底部四分之一处,第四吊点设在钢筋笼的下部。点和第二点间设置一道滑轮,第三点和第四点间设置一道滑轮。
起吊时,先提和第二点,使骨架稍提起,再与第三点和第四点同时起吊。待骨架离开地面一定高度后,第三、四点吊点停吊,继续提升、二吊点。随着、二吊点不断上升,慢慢放松第三、四吊点,直到骨架同地面垂直,停止起升。当骨架进入孔口后,应将其扶正徐徐下降,严禁摆动碰撞孔壁。在下降过程中依次解除四、三、二吊点的钢丝绳。待笼顶加强箍筋接近孔口时,用声测管( Φ10cm)等穿过加强箍筋的下方,将骨架临时支撑于孔口方木上, 孔口临时支撑应满足强度和刚度要求。 解除吊钩,照此办法再起吊第二节骨架, 使上下两节骨架位于同一垂直线上进行焊接,全部接头焊好后就可以下沉入孔,直至所有骨架安装完毕。
(2) 、在孔口接长钢筋笼时,上、下主筋位置应对正,保证钢筋笼接长后上下段的轴线在一条直线上,不得出现转折。钢筋笼下放到设计标高后将吊筋与声测管焊接,声测管焊接到护筒上,以此作为防上浮和下沉措施。
(3) 、骨架较上端定位,必须由测定的孔口标高来计算定吊筋的长度,并反复核对无误后再焊接定位。在钢筋笼上拉上十字线,找出钢筋笼中心,根据护桩找出桩位中心,钢筋笼定位时使钢筋笼中心与桩位中心重合。然后在定位钢筋顶的吊圈下面插入两根平行的工字钢或槽钢,在护筒两侧放两根平行的枕木(高出护筒 5cm左右),并将整个定位钢筋支托于枕木上。
吊筋长度计算公式为:护筒顶标高 - 桩顶标高 -0.8m+垫木顶至护筒高差。
(4)、钢筋笼吊放入孔后的位置容许偏差符合下列规定:
a、钢筋笼中心与桩孔中心偏差不大于 100mm;
b 、钢筋笼底面高程偏差不大于± 100mm。
4、钢筋笼焊接采用手工电弧搭接焊、帮条焊的接头,应逐个进行外观检查,并应符合下列规定:
(1)、用小锤敲击接头时,钢筋发出与基本钢材同样的清脆声;(2)、电弧焊接接头的焊缝表面应平顺、无缺口、裂纹和较大的金属焊瘤,期缺陷及尺寸的允许念头不应超过国家执行标准规定
