声测管检测规范都需要注意些什么

作者:admin 发布时间:2020-05-30 16:49:40
声测管检测规范都需要注意些什么
现在由于全国各地的工程队都在开工,先来的施工人员为了认真负责,经常会有人到网上来搜索声测管的检测规范这样的问题。我们做为一家历史悠久的常见有义务来跟大家介绍清楚这些问题,下边的内容就是这多这方面阐述了我公司的观点。

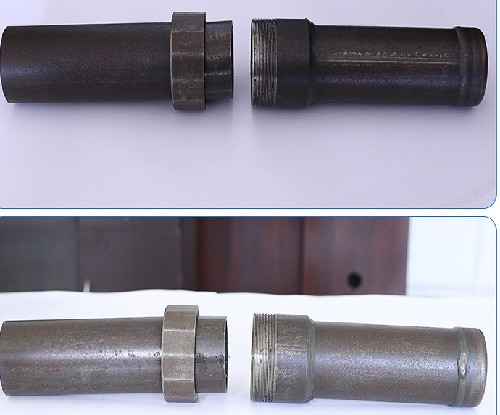

声测管
在进行规范检测的时候将多根声测管以两根为一个检测组合。
(1)现场规范检测前测定声波监测仪发射至接受系统的延迟时间t。
(2)测量时发射与接收探头应同步升降。
(3)初步测量点距为40cm,当发现异常时应加密到20cm.
(4)选择适当的发射电压和放大器增益。
(5)实时显示和记录接收信号的时程曲线。
如果从初期开始讲解的应是
一、检测前的准备工作
1、收集工程桩基地质勘察资料、基桩设计和施工资料:主要了解桩基的编号、设计强度、桩长、灌注日期、桩成孔类型、地层情况等。
现场规范实测时,往往存在堵管或管深不一致的问题,了解桩基长是很有必要的,而了解强度及灌注日期,对波速的情况有一个大概的了解。了解桩基成孔类型和地层,知道可能存在的缺陷。
2、将各声测管内注满清水,检查管体是否畅通;换能器应能在声测管内正常规范升降。
注意:
(1)管内一定要注清水,水是超声波良好的耦合剂,但如如果有杂质,对规范检测结果是有很大影响的。
(2)对于灌满清水很长时间没做检测的,需要先对声测管内部进行清洗,常用钢筋绑清洁球来完成。
(3)对于孔口没做好保护,流入污水或污泥的,需要清洗声测管。
(4)当声测管堵塞时,应先考虑进行通管,可采用下述3种方法:
①用粗长钢筋捅通测管;
②用高压水冲洗清声测管;
③采用钻机安装小钻头击碎大块杂质。
3、现场规范采集系统架设
(1)打开仪器电源,检查仪器电量(注意节省用电)。
(2)选择干燥稳固位置放置仪器。
(3)三脚架架设时尽量选择稳固位置架设。
(4)将深度计数器下部对准卡口。
(5)声测管管口宜安装管口滑轮。
(6)换能器放到管底后检查管口深度是否规范一致。
(7)逐一收紧各管换能器电缆,观察管口深度,保证探头在同一深度。
(8)打开深度计数器盖将换能器电缆顺序放置进深度计数器线槽中。
(9)将深度编码器接头连接仪器。
4、桩基信息、参数设置
(1)规范输入桩基号、桩径、桩长、管数等基本信息。
(2)规范输入通道系统校零时间由来:
a.发射机的延迟
b.发射换能器的延迟
c.接收换能器的规范延迟方法:a.发射接收换能器直接对测b.时距法测定空气中的声速c.径向换能器水中测定声速
(2)计算声测管及耦合水层声时修正值。应该扣除掉声波在水中传播的时间。
(3)在桩基顶部测量相应声测管外壁间净距离。
(4)规范设置延迟,增益等设置。将发射和接收换能器分别置于声测管的底部,可重新调整延迟来达到较佳效果。按通常经验来讲,跨距低于1.2米,增益设置200为好,大于1.2米以上,设置400为好。
二、现场规范检测步骤
1、确定管的编号并正确的与仪器相应通道接口连接。
2、确定了管的编号后,将探头放入相应的管中并接好探头。
3、当传感器已到达管口或选择采集完成后,如发现该数据中存在信号大面积异常,可将探头重新放回管内,再重新提升测试一遍。
4、在桩身质量可疑的测点周围,可采用加密测点,或采用斜测、扇形扫测进行复测。
三、检测数据分析
1、管斜规范修正:在检测过程中,难免会碰到声测剖面,需对声测管偏斜进行管斜修正。
四、现场检测故障排查检测过程若出现异常,应立即停止检测并对检测仪器、设备及被测桩进行详细检查,发现问题并及时解决。首选检查声测管中是否有水。
